Bàn đạp thép kỹ thuật Máy tạo hình cuộn

Công dụng cụ thể của thiết bị này là gì?

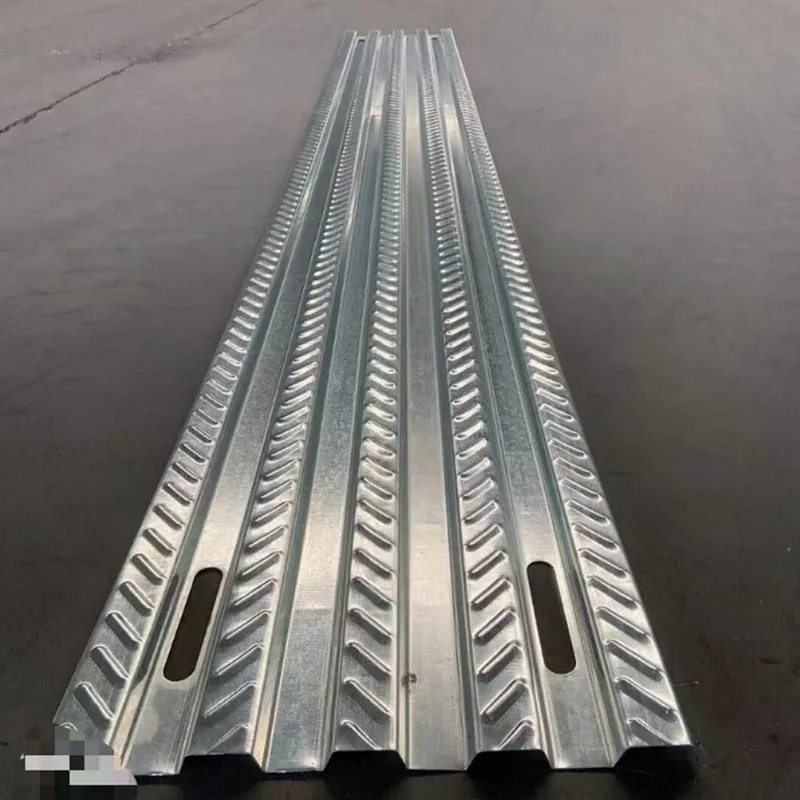

Máy tạo hình cuộn bàn đạp thép kỹ thuật này làm thảm thép. Chúng mạnh mẽ và có mô hình giống như lưới. Chúng cung cấp khả năng chống trượt tuyệt vời. Chúng chủ yếu được sử dụng cho giàn giáo cố định, sàn làm việc và cầu thang bước đi trong môi trường công nghiệp.

Máy sản xuất các cấu hình sàn composite phức tạp. Những cái này hồ sơ dành cho các tòa nhà nhiều tầng. Các sàn được thiết kế để hoạt động liên hợp với bê tông. Điều này tạo ra hệ thống sàn và mái chắc chắn, nhẹ và hiệu quả. Chúng được sử dụng trong các tòa nhà cao tầng, thương mại khu phức hợp và cơ sở công nghiệp.

Cùng với nhau, những chiếc máy này là không thể thiếu đối với nhiều doanh nghiệp. Các công ty xây dựng, nhà sản xuất thép profile, và các nhà máy chế tạo sẵn sử dụng chúng. Chúng giúp nâng cao năng suất và đảm bảo chất lượng ổn định. Họ cũng cho phép đáp ứng nhu cầu ngày càng tăng về các giải pháp xây dựng hiệu quả.

Máy móc hoạt động như thế nào?

Những máy tạo hình cuộn bàn đạp thép kỹ thuật này hoạt động theo nguyên tắc chính xác và hiệu quả. Thép cuộn là được đưa vào máy từ bộ trang trí. Thép này thường được mạ kẽm trước, mạ kẽm hoặc cán nguội. các vật liệu sau đó đi qua một loạt các trạm lăn. Mỗi trạm uốn dần dải thép phẳng. các quá trình tạo thành một mặt cắt phức tạp mà không loại bỏ bất kỳ vật liệu nào. Phương pháp này vượt trội hơn nhiều so với phanh ép. Nó cung cấp tốc độ và tính nhất quán cao hơn.

Các thành phần cốt lõi và chức năng của chúng

Hệ thống tháo cuộn và cấp liệu: Một bộ trang trí hạng nặng giữ cuộn thép lớn. Nó thường sử dụng thủy lực hoặc trục gá điện. Điều này làm cho việc tải cuộn dây mới dễ dàng và hiệu quả. Sau đó, hướng dẫn nạp sẽ hướng dải thép vào cái máy. Nó đảm bảo dải đi vào phần tạo hình hoàn toàn thẳng và chính giữa.

Hệ thống đột dập/ khía trước (Tùy chọn nhưng phổ biến): Nhiều cấu hình sàn sàn yêu cầu khóa liên động cơ học hoặc cắt stud hàn. Đối với điều này, một bộ đột dập servo tốc độ cao tích hợp được sử dụng. Nó đục lỗ dải thép với độ chính xác cao trước khi hình thành. Đây là đặc điểm nổi bật của những dòng máy cao cấp.

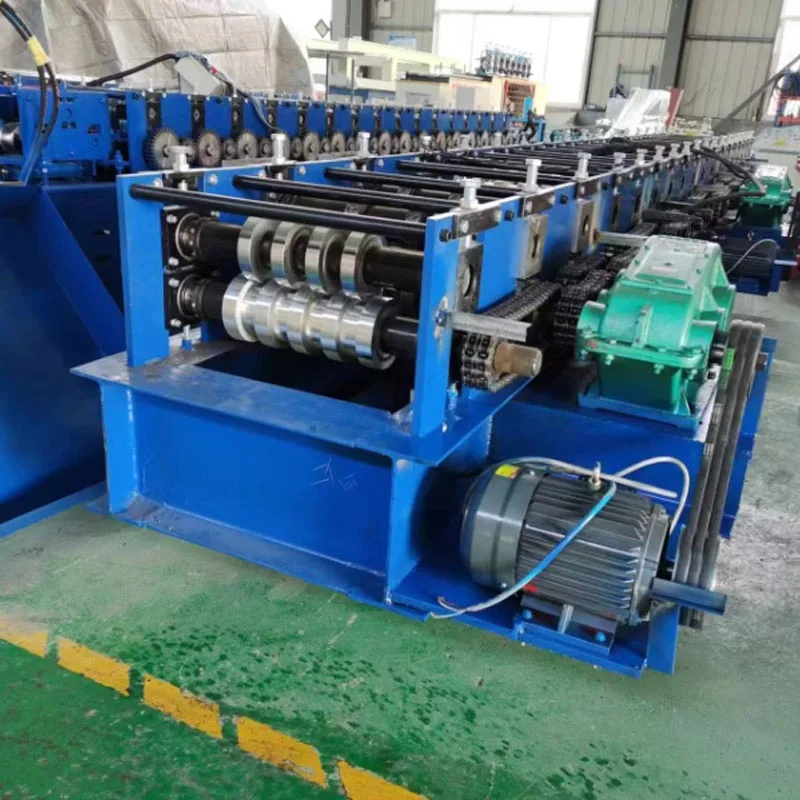

Trạm tạo hình cuộn: Là trái tim của máy. Nó sử dụng nhiều cặp cuộn thép cứng. Những cuộn này được gắn trên các trục chắc chắn. Chúng được hỗ trợ bởi vòng bi có độ chính xác cao.

Mỗi trạm định hình kim loại nhiều hơn một chút. Quá trình này là tiến bộ. Nó tiếp tục cho đến khi hồ sơ cuối cùng được hình thành. Số lượng trạm cần thiết có thể khác nhau. Nó phụ thuộc hoàn toàn vào mức độ phức tạp của hồ sơ.

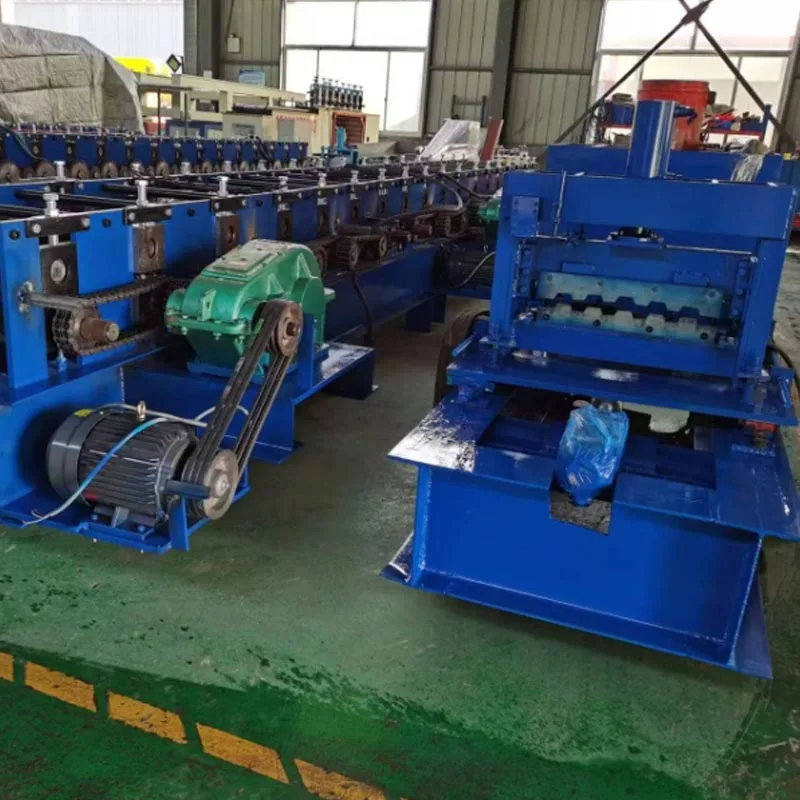

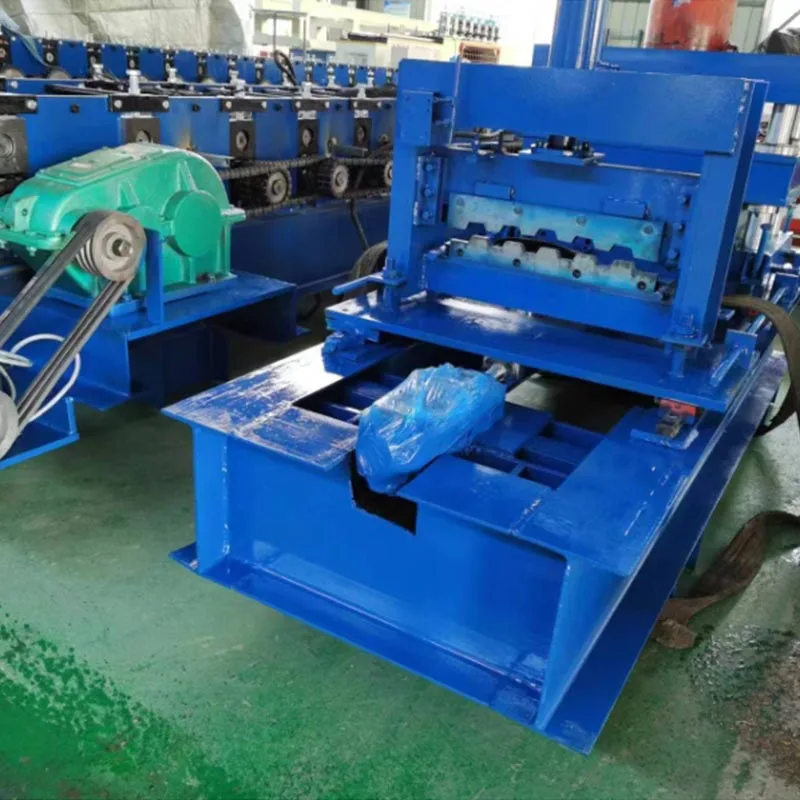

Hệ thống cắt: Sau khi tạo hình, biên dạng liên tục được cắt theo chiều dài. Máy cao cấp sử dụng cơ chế bay đồng bộ hệ thống ngắt. Hệ thống này thường là thủy lực hoặc điện servo. Nó di chuyển theo biên dạng trong quá trình cắt. Cái này đảm bảo đường cắt vuông vức, không có gờ và sạch sẽ. Dây chuyền sản xuất không cần phải dừng lại.

Hệ thống điều khiển & HMI: Bộ điều khiển logic lập trình (PLC) hiện đại hoạt động như bộ não của máy. Người vận hành điều khiển nó thông qua giao diện màn hình cảm ứng đơn giản (HMI). Họ có thể dễ dàng nhập các cài đặt sản xuất, như chiều dài và số lượng. Hệ thống cũng lưu trữ công thức nấu ăn cho các hồ sơ khác nhau. Nó liên tục theo dõi toàn bộ quá trình cho sự nhất quán.

Hệ thống băng tải & xếp chồng đầu ra: Các biên dạng đã hoàn thiện được chuyển ra khỏi khu vực cắt. Sau đó họ tự động xếp thành từng bó gọn gàng. Những bó này đã sẵn sàng để đóng đai và vận chuyển.

Kịch bản ứng dụng

Máy tạo hình cuộn bàn đạp thép kỹ thuật được sử dụng trong:

Xây dựng công nghiệp: Công dụng chính của nó là dành cho các kết cấu cố định trong xây dựng công nghiệp. Chúng bao gồm giàn giáo, sàn làm việc và lối đi. Bạn sẽ tìm thấy những ứng dụng này trong các cơ sở như nhà máy, nhà máy điện các nhà máy, nhà máy lọc dầu.

Dự án cơ sở hạ tầng: Dành cho bậc thang và sàn bảo trì. Được sử dụng trong cầu, đường hầm và các công trình công cộng lớn cơ sở vật chất.

Đóng tàu: Là sàn và sàn chống trượt trong tàu và giàn khoan dầu ngoài khơi.

Profile sàn cao cấp được sử dụng trong:

Tòa nhà cao tầng: Chúng đóng vai trò là sàn tổng hợp trong các tòa nhà chọc trời và tòa nhà văn phòng. Chúng tạo ra một nền tảng hình thành nhanh để hỗ trợ đổ bê tông.

Khu phức hợp thương mại: Trong trung tâm mua sắm, bệnh viện và sân bay. Lý tưởng cho các kế hoạch sàn rộng, mở đòi hỏi tốc độ nhanh chóng xây dựng.

Kho công nghiệp & trung tâm hậu cần: Sản phẩm này lý tưởng cho kho công nghiệp và hậu cần các trung tâm. Nó được sử dụng để xây dựng các tầng lửng nhịp lớn và hệ thống mái chắc chắn. Điều này mang lại sự mở rộng, không gian không có cột và khả năng bảo vệ bền bỉ trên cao.

Bãi đỗ xe nhiều tầng: Là hệ thống sàn được thi công nhanh chóng và bền bỉ.

Thông số kỹ thuật (Phạm vi điển hình)

Ưu điểm chính

1. Hiệu quả cao và sản xuất nhanh

Quá trình tạo hình cuộn diễn ra liên tục và nhanh hơn nhiều so với các phương pháp truyền thống. Tốc độ này mang lại những lợi ích chính: sản lượng lớn hơn, thời gian thực hiện ngắn hơn và lợi tức đầu tư tốt hơn.

2. Tính nhất quán và độ chính xác vượt trội

Mọi hồ sơ được tạo ra đều giống hệt nhau. Nó đáp ứng dung sai chính xác. Điều này loại bỏ lỗi của con người, đảm bảo sự phù hợp hoàn hảo trên trang web, và cắt giảm chất thải và làm lại.

3. Sức mạnh và hiệu suất tuyệt vời

Quá trình tạo hình nguội làm cứng thép ở mỗi lần uốn. Điều này làm tăng độ cứng và khả năng chịu tải của cấu hình mà không tăng thêm trọng lượng. Máy cao cấp có tính năng dập nổi. Nó tạo ra một bề mặt có kết cấu trên các biên dạng, dẫn đến tăng cường tác dụng liên hợp với bê tông.

4. Tính linh hoạt và linh hoạt tuyệt vời

Máy móc hiện đại cho phép thay đổi và điều chỉnh cuộn nhanh chóng. Điều này cho phép một dây chuyền sản xuất duy nhất có thể sản xuất ra một nhiều cấu hình và kích cỡ với rất ít thời gian ngừng hoạt động.

5. Chi phí lao động và vận hành thấp hơn

Mô hình vận hành tự động của chúng tôi được xây dựng với số lượng nhân viên tối thiểu. Một người vận hành duy nhất chạy toàn bộ dây chuyền, đạt được tiết kiệm chi phí lớn bên cạnh sự an toàn được nâng cao.

6. Giải pháp “Tất cả trong một” tích hợp

Những máy này kết hợp đục lỗ, dập nổi và tạo hình thành một dây chuyền đồng bộ. Điều này loại bỏ sự cần thiết phải có thêm các bước xử lý và đơn giản hóa toàn bộ quy trình làm việc.

6. Chi tiết chuyên sâu

Rolls tạo hình được thiết kế chính xác

Các cuộn tạo hình là trái tim của máy. Được chế tạo từ thép hợp kim cao cấp như Cr12 hoặc 42CrMo, chúng trải qua quá trình xử lý nhiệt trước khi được mài chính xác và đánh bóng thành lớp tráng gương. Quá trình nghiêm ngặt này đảm bảo tuổi thọ lâu dài, độ mài mòn tối thiểu và bề mặt hoàn hảo trên sản phẩm cuối cùng.

Điều khiển và tự động hóa nâng cao

Hệ thống PLC đóng vai trò là trung tâm thần kinh. Nó tích hợp tất cả các chức năng của máy:

Đồng bộ hóa: Nó điều phối hoạt động chính xác, đồng thời của bộ giải cuộn, truyền động tạo hình và cắt hệ thống.

Quản lý công thức: Hệ thống này lưu trữ cài đặt cho hàng trăm cấu hình. Nó đơn giản hóa các thiết lập phức tạp, cho phép người vận hành có thể thay đổi công việc chỉ bằng một nút bấm.

Giám sát chẩn đoán: Nó liên tục kiểm tra tải động cơ, áp suất dầu và nhiệt độ. Nó cung cấp các cảnh báo và trợ giúp ngăn chặn thiệt hại.

Theo dõi sản xuất: Nó ghi lại các dữ liệu như đồng hồ đo sản xuất, số lượng sản phẩm và báo cáo hiệu quả.

Cấu trúc máy mạnh mẽ

Để tạo ra các biên dạng thẳng, chính xác một cách nhất quán, thiết kế phải giảm thiểu độ rung và độ lệch. Đây là đạt được nhờ một chân đế và các giá đỡ được xây dựng từ các tấm thép chịu lực nặng được hàn chặt—một nền tảng không thể thương lượng được cung cấp độ cứng để xử lý lực cao và duy trì sự liên kết cuộn hoàn hảo trong nhiều năm.

Tùy chỉnh và khả năng mở rộng

Những máy tạo hình cuộn bàn đạp thép kỹ thuật này có thể được điều chỉnh theo nhu cầu cụ thể. Nền tảng linh hoạt này là mô-đun theo thiết kế. Bạn xác định cấu hình của nó bằng cách chọn các mô-đun chính: trạm tạo hình, lực đột, hệ thống xếp chồng và tích hợp phụ trợ.

Độ bền và bảo trì dễ dàng

Được thiết kế để hoạt động đáng tin cậy 24/7, những máy này được chế tạo để chịu đựng. Tuổi thọ của chúng được đảm bảo bởi cấp cao nhất các bộ phận quốc tế và hệ thống bôi trơn tự động tập trung, hoạt động đồng bộ để giảm thiểu mài mòn và giảm thời gian dừng bảo trì.
