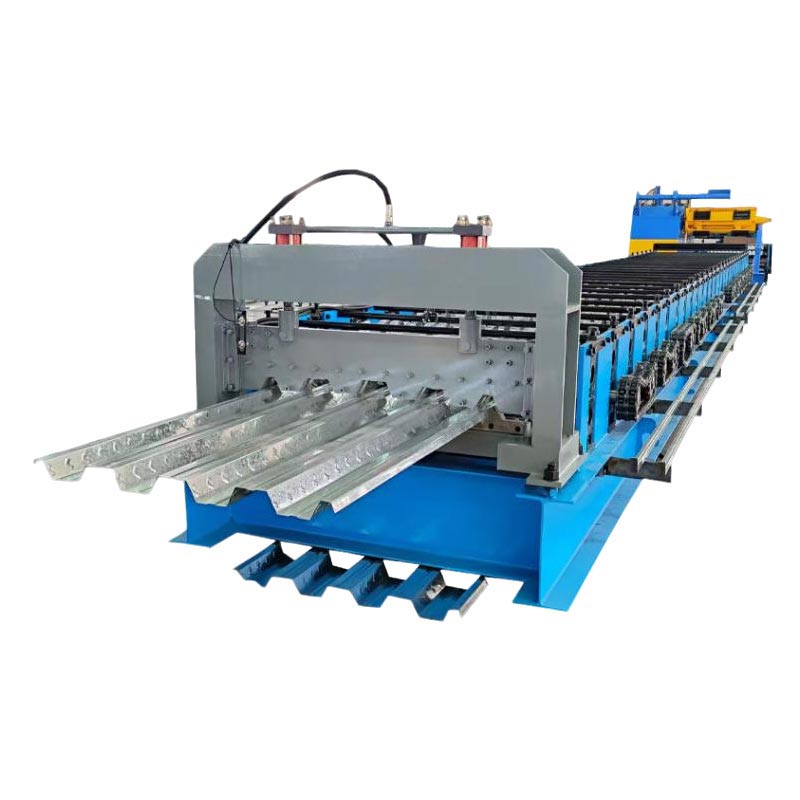

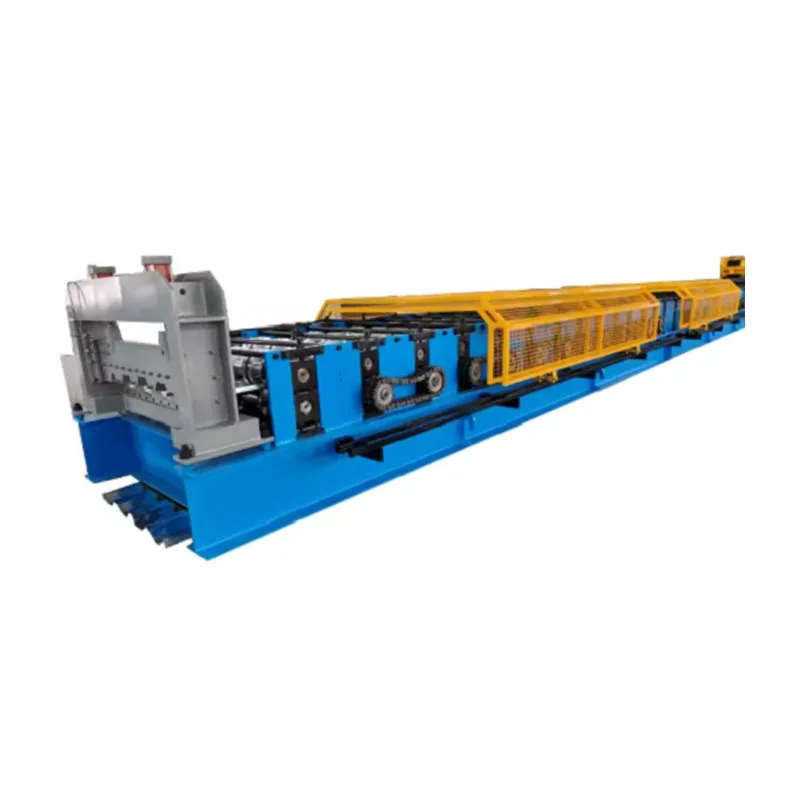

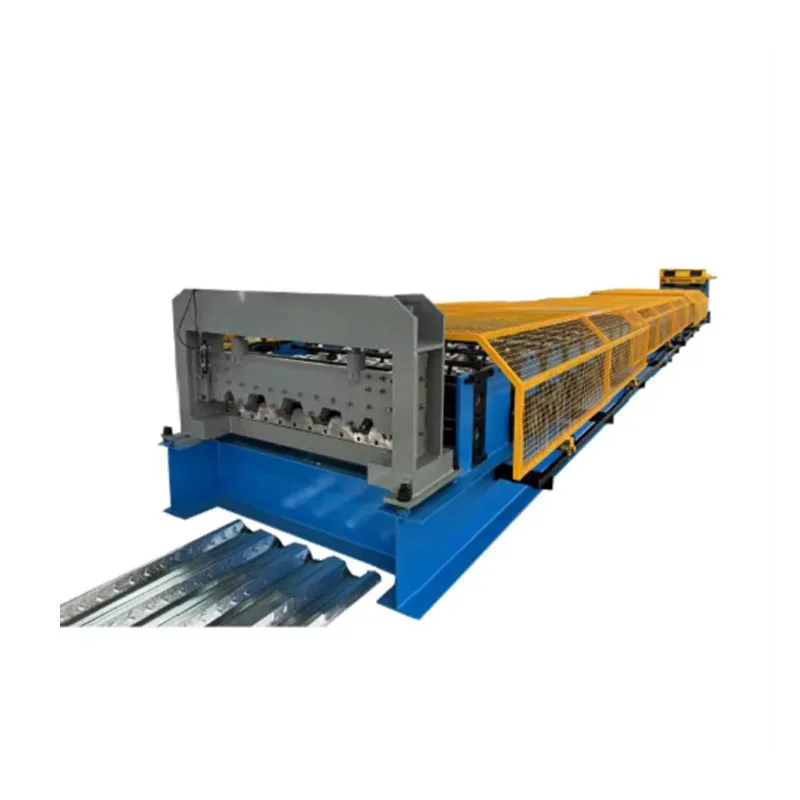

Máy tạo hình sàn cuộn 720

Máy tạo hình sàn cuộn 720 lấy các cuộn thép thô và định hình chúng thành các tấm sàn có độ bền cao. Cái này diễn ra trong một hoạt động liên tục, liền mạch. Về cốt lõi, cỗ máy này là một cỗ máy sản xuất hiện đại. Nó kết hợp hiệu quả vượt trội với kỹ thuật chính xác và độ bền chắc chắn. Nó đáp ứng nhu cầu khắt khe của toàn cầu ngành xây dựng. Quá trình tạo hình cuộn tự động đảm bảo chất lượng ổn định và độ chính xác vượt trội.Cao thế này hiệu quả làm cho Máy trở thành tài sản không thể thiếu đối với bất kỳ nhà sản xuất boong nào.

Các thành phần cốt lõi và quy trình làm việc

1. Thanh toán & Giải mã

Hệ thống bắt đầu với một bộ tháo cuộn có động cơ hạng nặng. Nó giữ cuộn thép thô. Độ dày cuộn dây thường khoảng từ 0,8 mm đến 1,5 mm. Chiều rộng có thể lên tới 1250mm. Bộ trang trí có hệ thống mở rộng trục gá và phanh cơ chế. Hệ thống này thực hiện ba chức năng quan trọng: nó kiểm soát tốc độ tháo cuộn, ngăn ngừa tình trạng rối trong vật liệu và đảm bảo cấp liệu trơn tru một cách nhất quán.

2. Đơn vị cho ăn và san lấp mặt bằng

Dải thép từ cuộn dây có thể hơi cong hoặc nhăn. Đây được gọi là "bộ cuộn dây." Đây là nhiệm vụ của đơn vị san lấp mặt bằng. Nó thực hiện nhiệm vụ quan trọng này bằng các con lăn chính xác làm phẳng thép, loại bỏ mọi ứng suất và sự không hoàn hảo. Vật liệu phẳng hoàn toàn rất quan trọng đối với độ chính xác và hình thức cuối cùng của mặt cắt.

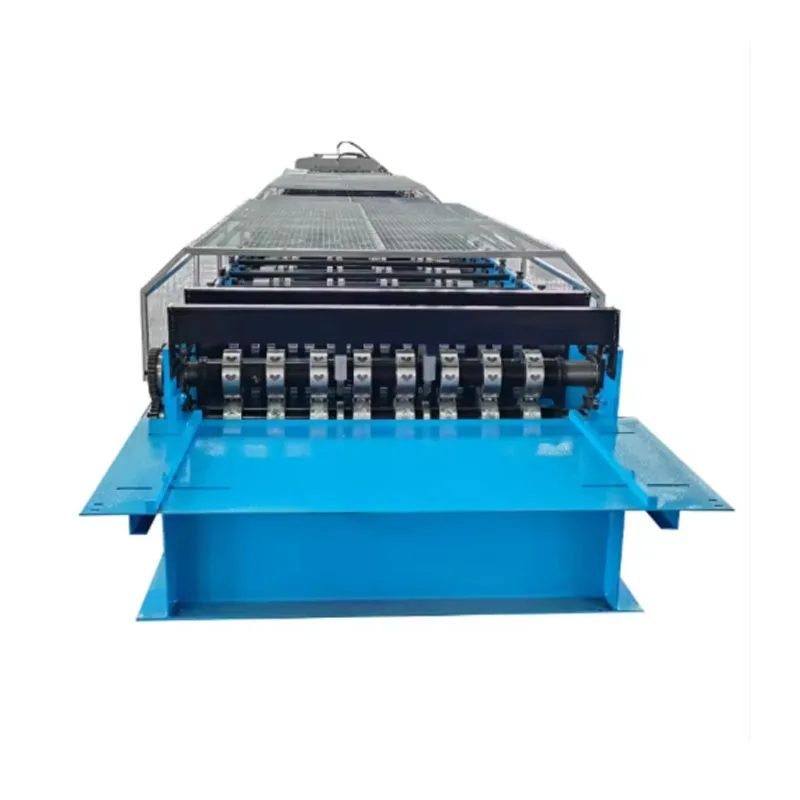

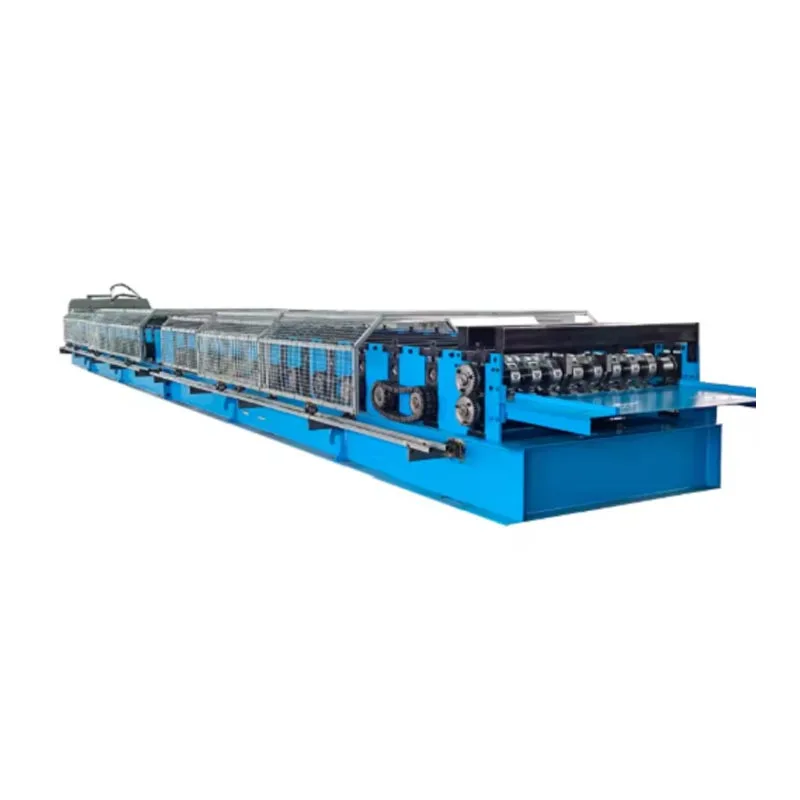

3. Trạm đục lỗ trước/chấm khía (Tùy chọn nhưng phổ biến)

Trước khi tạo hình chính, dải thép phẳng có thể đi qua trạm đột. Nó được điều khiển bằng thủy lực hoặc servo. Trạm này bổ sung thêm các hình nổi, lỗ dịch vụ hoặc rãnh căn chỉnh. Cú đấm được điều khiển bằng servo mang lại nhiều lợi ích hơn tính linh hoạt và độ chính xác cho các mẫu phức tạp.

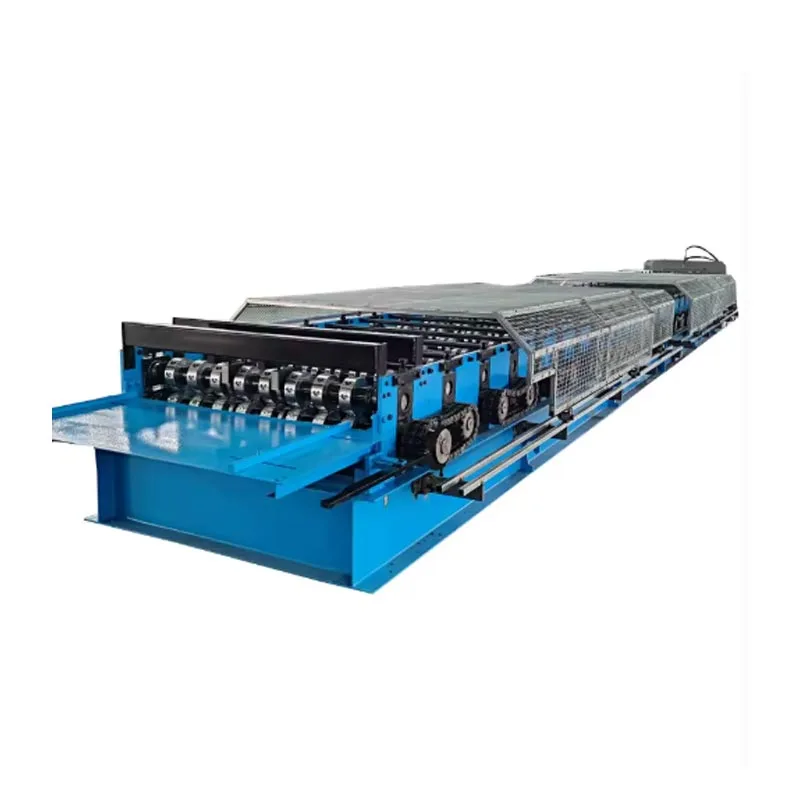

4. Trái tim: Trạm tạo hình cuộn

Đây là cốt lõi của Máy tạo hình sàn cuộn 720, bao gồm một loạt các giá đỡ (thường là 18 đến 22 hoặc hơn nữa). Mỗi chân đế có một cặp con lăn thép cứng. Mỗi bộ con lăn uốn cong dải thép thêm một chút. Họ dần dần định hình nó thành hình dạng bộ bài 720 cuối cùng. Các giá đỡ được gắn trên một khung chắc chắn, được gia cố để duy trì căn chỉnh.

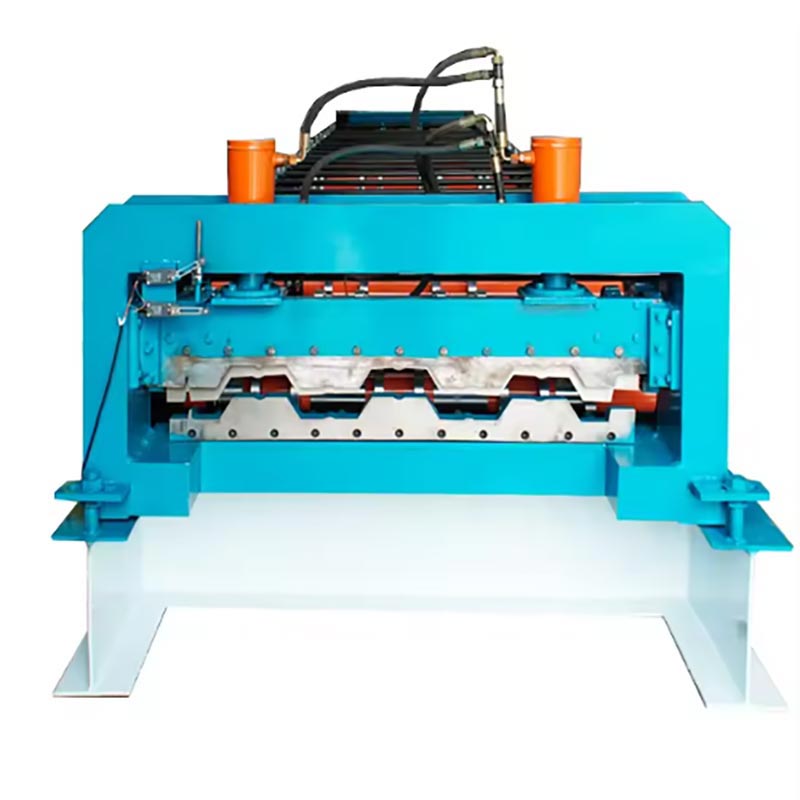

5. Hệ thống cắt theo chiều dài

Sau khi thép được tạo hình hoàn chỉnh, nó sẽ được chuyển đến bộ phận cắt. Bộ mã hóa chính xác theo dõi độ dài của nó. Khi đạt đến chiều dài đặt trước, máy cắt thủy lực hoặc máy cưa bay sẽ thực hiện vết cắt gọn gàng. Điều này xảy ra mà không dừng lại máy. Công nghệ "cắt bay" là chìa khóa mang lại năng suất cao.

6. Băng tải đầu ra và trạm xếp hàng

Các tấm boong đã hoàn thiện được chuyển đi. Sau đó, hệ thống xếp chồng tự động sẽ xếp các tấm thành từng bó một cách gọn gàng. Các bó đã sẵn sàng để đóng đai và vận chuyển.

7. Hệ thống điều khiển

Bộ điều khiển logic lập trình (PLC) trung tâm điều hành toàn bộ hoạt động từ màn hình cảm ứng thân thiện với người dùng (HMI). Người vận hành có thể nhập các thông số như chiều dài và số lượng bảng điều khiển. PLC giám sát quá trình, cung cấp chẩn đoán, và cung cấp số liệu sản xuất.

Kịch bản ứng dụng

Các biên dạng sàn 720 từ Máy tạo hình cuộn sàn 720 này được sử dụng trong các hệ thống sàn composite. Chìa khóa ứng dụng bao gồm:

Tòa nhà thương mại cao tầng: Các tòa tháp văn phòng, khách sạn và các khu phát triển phức hợp được hưởng lợi từ tốc độ nhanh của sàn 720 lắp đặt và giảm sử dụng bê tông.

Cơ sở công nghiệp: Nhà kho, nhà máy sản xuất và trung tâm hậu cần. Khả năng nhịp dài của bộ bài và cường độ cao lý tưởng cho không gian rộng, thoáng.

Dự án tổ chức: Trường đại học, bệnh viện và sân vận động thể thao. Những nơi này yêu cầu phải chắc chắn và chống cháy hệ thống sàn.

Tòa nhà chung cư nhiều tầng: Là nền tảng làm sẵn cho sàn bê tông, nó tăng tốc đáng kể tổng thể tiến độ thi công.

Thông số kỹ thuật

Ưu điểm chính

Hiệu quả và năng suất cao

Hãy quên lao động chân tay và máy móc chậm hơn đi. Hệ thống tự động của chúng tôi sản xuất ván sàn không ngừng nghỉ với tốc độ trên 20 mét mỗi lần phút. Lợi thế tốc độ lớn này cho phép bạn dễ dàng xử lý các hợp đồng quy mô lớn và giao chúng trước thời hạn. lịch trình.

Độ chính xác và nhất quán vượt trội

Quá trình tạo hình cuộn nhiều giai đoạn sử dụng các con lăn được gia công chính xác và khung cứng. Điều này đảm bảo mỗi mét sàn có cùng kích thước và hình dạng. Kết quả là không có vấn đề lắp đặt tại chỗ và kết cấu được đảm bảo hiệu suất.

Độ bền mạnh mẽ và bảo trì thấp

Các bộ phận quan trọng như con lăn tạo hình, trục và bánh răng được làm từ thép hợp kim cao cấp. Họ cũng vậy được xử lý nhiệt để có độ cứng cực cao và chống mài mòn. Điều này mang lại cho máy tuổi thọ hoạt động lâu dài với rất nhiều ít thời gian ngừng hoạt động để bảo trì.

Tính linh hoạt hoạt động đáng chú ý

Máy có thể dễ dàng thích nghi. Bộ con lăn thay đổi nhanh (tùy chọn) và điều chỉnh HMI đơn giản cho phép nó sản xuất các cấu hình boong khác nhau. Nó có thể dễ dàng chuyển đổi giữa các dòng như 50 hoặc 60. Tính linh hoạt này mang lại hiệu suất cao lợi tức đầu tư.

Tự động hóa thân thiện với người dùng

Hệ thống điều khiển PLC giúp đơn giản hóa hoạt động. Nó đòi hỏi rất ít công việc thủ công. Người vận hành có thể lưu trữ công thức nấu ăn cho sản phẩm khác nhau. Hệ thống cũng cung cấp hướng dẫn giám sát và khắc phục sự cố theo thời gian thực. Điều này làm giảm kỹ năng cần thiết để chạy máy.

Chất lượng thành phẩm vượt trội

Một bộ phận san lấp mặt bằng đảm bảo bề mặt sàn phẳng và hoàn hảo. Hệ thống cắt bay tạo ra các cạnh vuông vắn, gọn gàng không có gờ. Điều này làm cho việc xử lý và lắp đặt an toàn hơn. Sản phẩm cuối cùng có vẻ ngoài chuyên nghiệp, chất lượng cao.

Chi tiết sản phẩm

A. Thiết kế và sản xuất con lăn

Là trái tim của Máy tạo hình sàn cuộn 720, con lăn của chúng tôi là những cấu hình được gia công CNC phức tạp. của họ quá trình sáng tạo bắt đầu bằng thiết kế kỹ thuật số CAD/CAM ánh xạ toàn bộ quá trình tạo hình. Mô hình này sau đó được dịch bởi Thiết bị CNC thành các biên dạng được cắt hoàn hảo.

Các con lăn được làm từ phôi thép chịu lực GCr15. Chúng được tạo hình bằng máy tiện và phay CNC có độ chính xác cao máy móc. Tiếp theo, chúng trải qua quá trình xử lý nhiệt - làm nguội và ủ. Quá trình này mang lại cho họ một lõi cứng và một bề mặt, đạt HRC 58–62.

Mỗi con lăn được mài chính xác và sau đó được đánh bóng để có được lớp hoàn thiện như gương hoàn hảo. Bước cuối cùng này giảm thiểu ma sát, giảm mức tiêu thụ điện năng và bảo vệ lớp phủ thép không bị trầy xước.

B. Khung kết cấu và căn chỉnh

Nền tảng của Máy tạo hình sàn cuộn 720 là khung chịu lực được chế tạo từ các tấm thép 25 mm và dầm chữ H. Cấu trúc này được hàn một cách chuyên nghiệp và sau đó được giảm căng thẳng để ngăn chặn bất kỳ sự cong vênh nào trong tương lai. Tất cả các trạm hình thành được gắn trên các thanh dẫn hướng được gia công chính xác, đảm bảo sự liên kết con lăn hoàn hảo. Thiết kế mạnh mẽ này cả hấp thụ lực cao khi tạo thành thép dày và duy trì độ chính xác hình học qua hàng triệu chu kỳ.

C. Độ chính xác của hệ thống cắt

Hệ thống cắt bay có tính đồng bộ cao. Một bộ mã hóa quay khóa vào sàn chuyển động. Nó gửi tốc độ thời gian thực dữ liệu vào PLC. Máy cắt thủy lực hoặc máy cưa phụ được lắp trên xe. Xe tăng tốc để phù hợp với tốc độ của boong chính xác. Sau đó, nó thực hiện cắt, giảm tốc và quay lại điểm xuất phát. Điều này xảy ra trong một phần nhỏ của thứ hai. Các lưỡi dao được làm từ thép công cụ cứng. Chúng mang lại một cạnh cắt sạch sẽ mà không cần phải làm gì thêm.

D. Vật liệu và lớp phủ

Tất cả các thành phần quan trọng đều sử dụng vật liệu cao cấp. Điều này bao gồm trục, bánh răng và đĩa xích. Họ đều được đối xử cho độ bền. Bên ngoài máy được phun cát và phủ sơn công nghiệp. Điều này cung cấp rỉ sét tuyệt vời phòng ngừa và hoàn thiện chuyên nghiệp cho việc sử dụng nhà xưởng.

E. An toàn và Công thái học

An toàn của người vận hành là ưu tiên hàng đầu. Máy có tấm chắn bảo vệ xung quanh tất cả các bộ phận chuyển động. Nút dừng khẩn cấp được đặt tại nhiều điểm. Khóa liên động an toàn điện cũng được bao gồm. Một bảng điều khiển tập trung cho phép người vận hành chạy toàn bộ quá trình từ một vị trí an toàn.

Tóm lại, Máy tạo hình sàn cuộn 720 không chỉ là một cỗ máy. Máy này là hiện thân của sự tiên tiến sản xuất phục vụ ngành xây dựng. Nó mang lại chất lượng hàng đầu, hiệu quả cao và độ tin cậy vững chắc. Điều này cho phép các nhà sản xuất xây dựng khuôn khổ cơ sở hạ tầng hiện đại với độ tin cậy và độ chính xác hoàn toàn.
