Máy lát sàn Dovetail

Lợi ích thiết kế

Sàn kiểu giàn này có mặt cắt ngang đặc biệt. Thiết kế làm tăng độ cứng kết cấu và khả năng chịu tải. Thiết kế cho phép nhịp dài hơn và độ sâu sàn nông hơn. Nó cũng cung cấp hiệu suất âm thanh được cải thiện. Hệ thống sàn này được sử dụng rộng rãi trong các dự án đòi hỏi khắt khe. Chúng bao gồm các đấu trường thể thao, nhà hát, tòa nhà văn phòng và các công trình kiến ​​trúc nhiều tầng.

Hình dạng chân chim của nó tạo ra liên kết cơ học chắc chắn với bê tông. Liên kết này giúp tăng cường đáng kể độ bền và độ ổn định tổng thể của tấm sàn. Bề mặt trên bằng phẳng giúp đổ bê tông dễ dàng hơn. Kết quả là chi phí ván khuôn truyền thống giảm.

Tính năng và Ưu điểm

Hiệu suất cao & Tự động hóa

Máy tạo hình sàn Dovetail sử dụng hệ thống điều khiển PLC với giao diện màn hình cảm ứng. Tất cả các quy trình—nạp, tạo hình, đột lỗ và đếm—đều hoàn toàn tự động. Hoạt động đơn giản và sản xuất diễn ra suôn sẻ. PLC điều khiển hệ thống theo chiều dài và số lượng đặt trước.

Điều này làm giảm đáng kể yêu cầu lao động.

Hình thành hồ sơ chính xác

Quy trình tạo hình cuộn nhiều giai đoạn đảm bảo độ chính xác cao và hình dạng nhất quán trong các tấm hoàn thiện. Hệ thống cắt thủy lực mang lại đường cắt chính xác với các cạnh sạch.

Xây dựng mạnh mẽ

Khung chính được làm bằng thép hàn. Nó trải qua quá trình điều trị giảm căng thẳng để có độ ổn định tuyệt vời và tuổi thọ lâu dài. Trục lăn sử dụng thép cường độ cao làm vật liệu cơ bản. Những trục này trải qua quá trình xử lý nhiệt để tăng cường độ dẻo dai. Chúng cũng được hoàn thiện bằng mạ crôm. Việc xử lý bề mặt này giúp cải thiện khả năng chống mài mòn và kéo dài tuổi thọ của chúng.

Công suất và đầu ra cao

Động cơ chính cung cấp công suất có thể điều chỉnh hoàn toàn. Bánh răng hoặc xích đảm bảo hoạt động trơn tru. Dây chuyền sản xuất chạy với tốc độ khoảng 8–20 mét mỗi phút. Tốc độ phụ thuộc vào độ dày vật liệu và độ phức tạp của biên dạng. Điều này làm cho máy trở nên lý tưởng cho việc sản xuất số lượng lớn.

Khả năng tương thích vật liệu

Máy có thể xử lý nhiều loại vật liệu cuộn khác nhau. Chúng bao gồm thép mạ kẽm, thép mạ màu và thép không gỉ. Độ dày vật liệu điển hình dao động từ 0,8 đến 1,5 mm.

Hiệu suất kết cấu

Thiết kế tấm khớp nối tạo ra sự kết nối tổng hợp với bê tông. Điều này cải thiện sức mạnh và độ cứng của tấm sàn. Hình dạng này cũng cho phép sử dụng nhiều bê tông hơn. Điều này tăng cường tính chất cách âm và cách âm.

Thành phần chính

Dụng cụ mở cuộn: Bộ phận này làm thẳng và tháo cuộn thép.

Thiết bị san phẳng và dẫn hướng: Nó giữ cho vật liệu phẳng trước phần tạo hình.

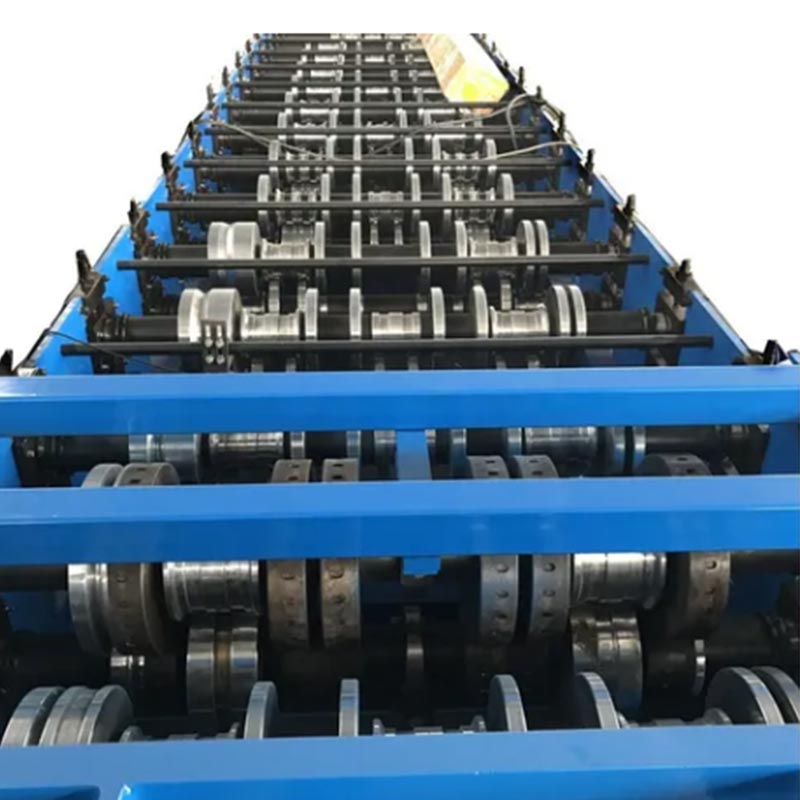

Bộ phận tạo hình và cuộn: Nhiều bộ cuộn thực hiện tạo hình nguội lũy tiến.

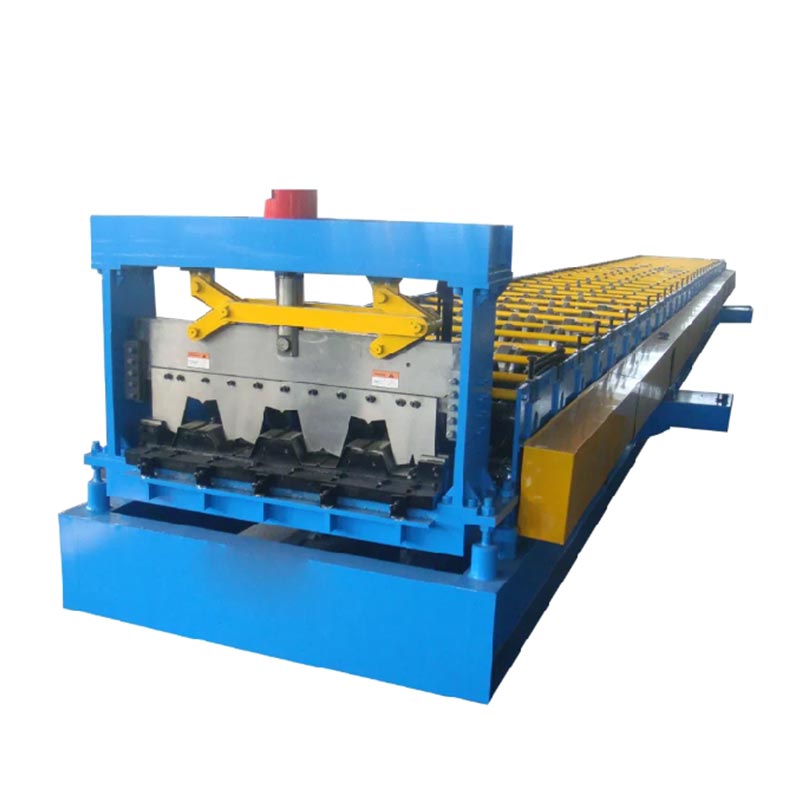

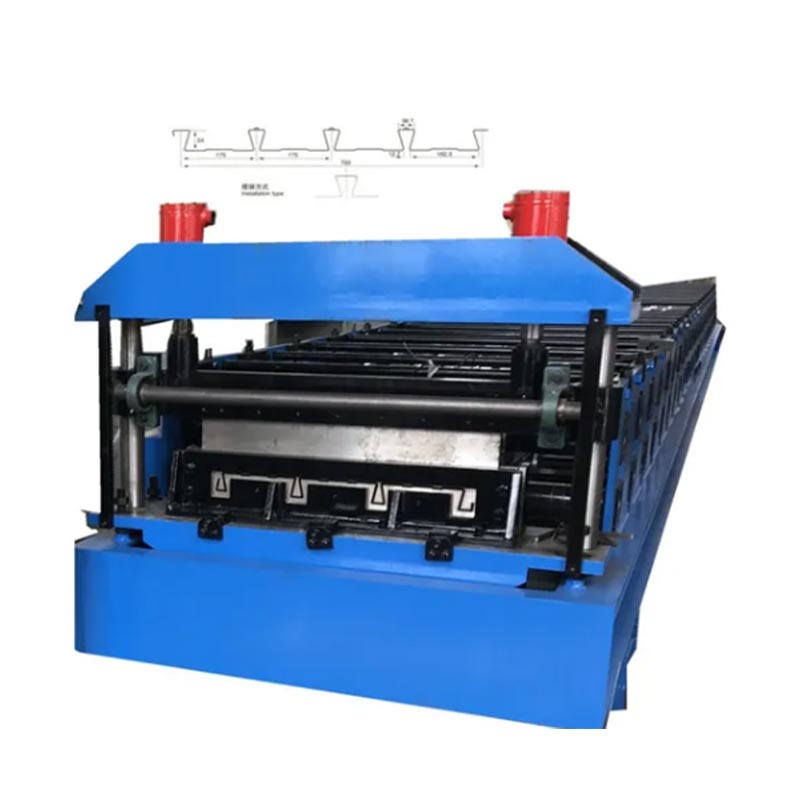

Thiết bị cắt thủy lực: Nó cắt biên dạng một cách chính xác theo chiều dài đặt trước.

Bàn xuất liệu/Thiết bị lưu trữ: Thiết bị này vận chuyển và lưu trữ thành phẩm.

Thông số kỹ thuật mẫu

Độ dày vật liệu dao động từ 0,8 đến 1,5 mm.

Tốc độ hình thành khoảng 8–20 mét mỗi phút.

Hệ thống điều khiển bao gồm PLC với màn hình cảm ứng.

Công suất động cơ chính thường là 11 kW × 2 hoặc cao hơn, tùy thuộc vào kiểu máy.

Chiều rộng vật liệu thường là 1000–1250 mm, nhưng có thể tùy chỉnh.

Vật liệu cuộn được làm bằng thép hợp kim có độ bền cao và được mạ crom.

Ứng dụng phổ biến

Hệ thống sàn khung thép trong nhà nhiều tầng

Sàn đỗ xe và đường vào

Sàn nhà công nghiệp

Sàn cho các cơ sở thể thao và tòa nhà thương mại

Cầu, sàn chịu tải nặng và các sàn kết cấu composite khác

Bản tóm tắt

Máy tạo hình sàn Dovetail hoạt động với hiệu suất và độ ổn định cao. Nó là một thiết bị có tính tự động hóa cao. Máy này sản xuất các tấm sàn kim loại có hình dạng khớp với nhau.

Những tấm boong này mang lại những lợi ích chính. Chúng cung cấp cường độ cao, lắp đặt nhanh, giảm tiếng ồn tốt và liên kết bê tông chắc chắn.

Máy đáp ứng các tiêu chuẩn nghiêm ngặt của ngành. Nó luôn đáp ứng các yêu cầu về chất lượng cho kết cấu sàn trong các dự án xây dựng.

Hơn nữa, máy còn tăng sản lượng sản xuất đáng kể. Vai trò của nó rất quan trọng trong các quy trình sản xuất hiện đại. Các nhà sản xuất dựa vào nó để sản xuất kết cấu thép và hệ thống sàn composite hiện đại.
