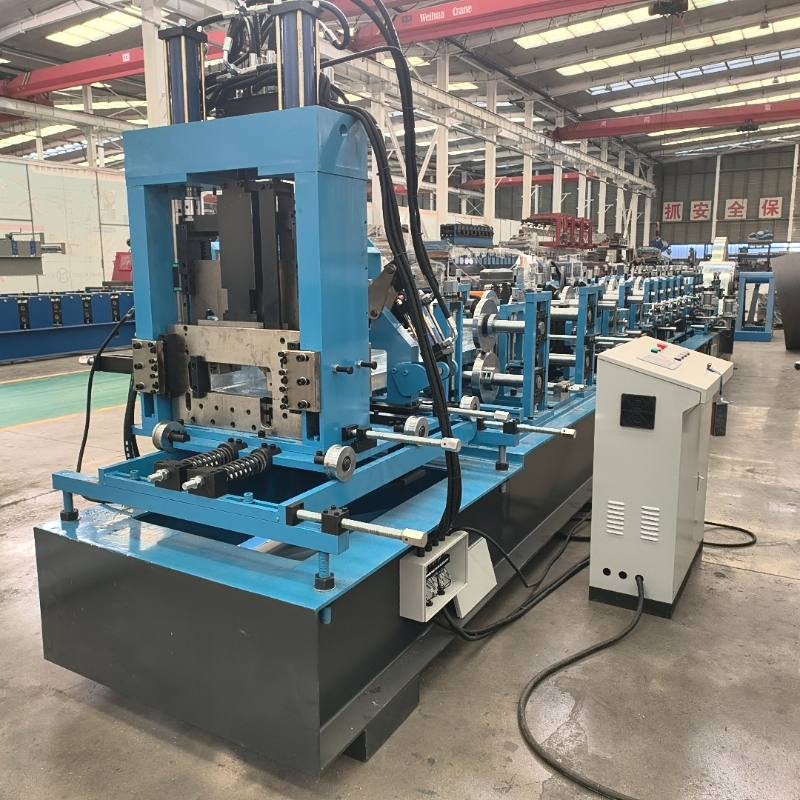

Máy xà gồ CZ

Mô tả sản phẩm

Khi nói đến việc sản xuất thép khối lượng lớn,nước hoalà thương hiệu được nhiều người lựa chọnMáy tạo hình cuộn CZvới Electric Mold Change, mang đến sự kết hợp liền mạch giữa tốc độ và tính toàn vẹn của cấu trúc. Trong bối cảnh xây dựng hiện đại, thời gian là thứ quan trọng nhất. Việc điều chỉnh thủ công truyền thống cho sản xuất xà gồ C và Z không còn khả thi đối với các doanh nghiệp cạnh tranh. Đây là nơi nâng cao của chúng tôiMáy tạo hình cuộn CZvới các bước Thay đổi khuôn điện, biến thời gian thiết lập hàng giờ thành chỉ vài giây với độ chính xác tự động.

Thông số kỹ thuật sản phẩm:

Vật liệu áp dụng: Thép dải cán nóng Q235 hoặc Thép dải mạ kẽm cán nóng (1,5-3,0mm)

Thông số hiệu suất

Vật liệu con lăn:

1. Con lăn chính: Thép chịu lực GCr15

Con lăn bên phụ: Thép Cr12

Công nghệ xử lý:Rèn + Tiện thô + Xử lý dập tắt (HRC58-60) + Tiện hoàn thiện CNC, tiếp theo là đánh bóng và mạ crom cứng

2.Trục chính:

Vật liệu:Trục truyền động động cơ: Thép 40Cr; Trục lăn khác: Thép 45 #

Công nghệ xử lý:Xử lý tôi và tôi (HB210-230) + Tiện thô + Mài hình trụ + Đánh bóng bề mặt và Mạ Chrome cứng

Máy chính định hình

cho ăn: Trục dẫn hướng + Bánh xe dẫn hướng

San lấp mặt bằng:3 con lăn trên + 4 con lăn dưới + nạp hai giai đoạn

Vật liệu:Thép 45 #

Công nghệ xử lý:Tiện thô + Xử lý nhiệt tần số cao (HRC50-55) + Mài hoàn thiện hình trụ + Đánh bóng bề mặt và Mạ Chrome cứng

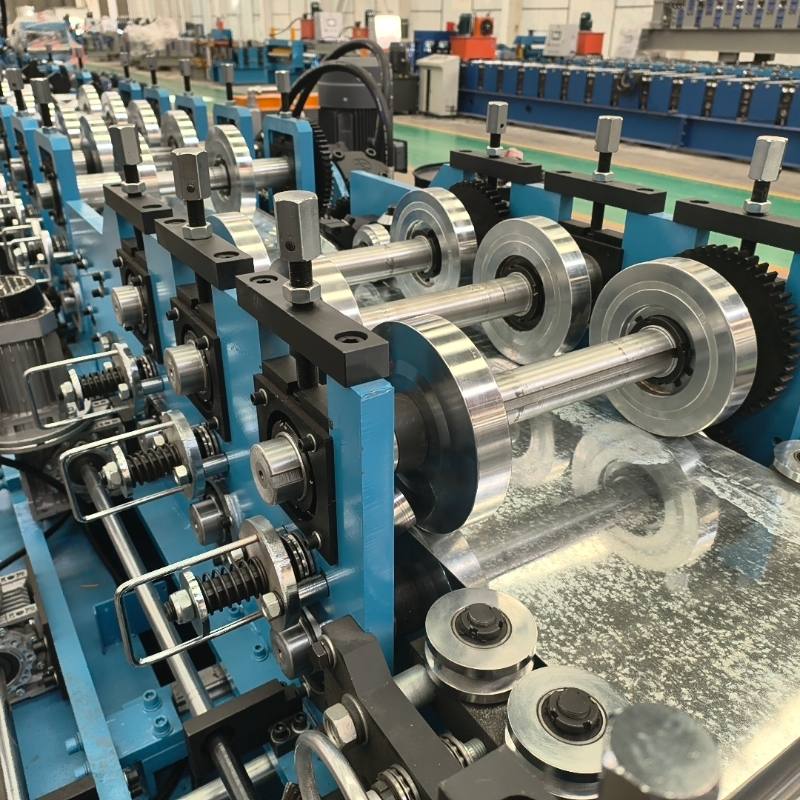

Hình thành chính:18 trạm hình thành

Được trang bị 13 bộ mô-đun CZ có thể hoán đổi cho nhau. Việc chuyển đổi có thể được hoàn thành bằng cách xoay 180 độ và kích thước thông số kỹ thuật có thể được điều chỉnh thông qua các nút điện.

Nhấn sườn:Sườn thẳng nội tuyến

Làm thẳng:10 con lăn làm thẳng hai trục dành riêng cho CZ + làm thẳng hai trục 4 con lăn, tổng cộng hai bộ phận làm thẳng

Cho ăn:Được trang bị hộp số, được dẫn động bởi bánh răng trục trên và dưới

Đấm:Đục lỗ đơn và đôi sau khi tạo hình

Tùy chọn với các lỗ tròn (Φ14mm, Φ16mm) và lỗ hình bầu dục (28×16mm, 28×14mm)

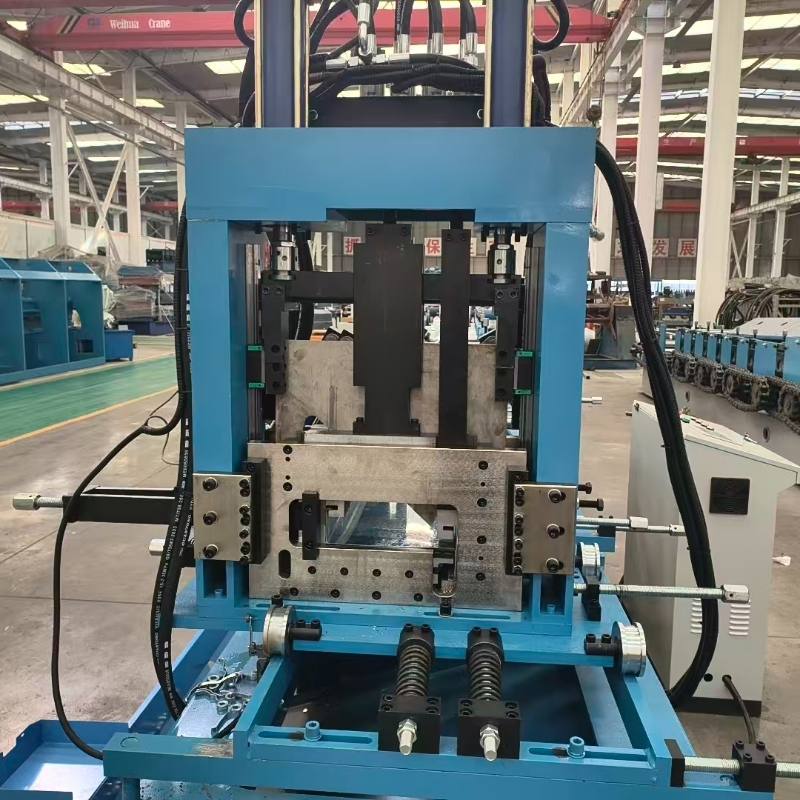

Cắt:Hệ thống cắt vô cấp sau khi tạo hình, không cần thay đổi dụng cụ cắt, thay đổi khuôn thủ công

Vật liệu cắt:Thép Cr12

Hệ thống điều khiển

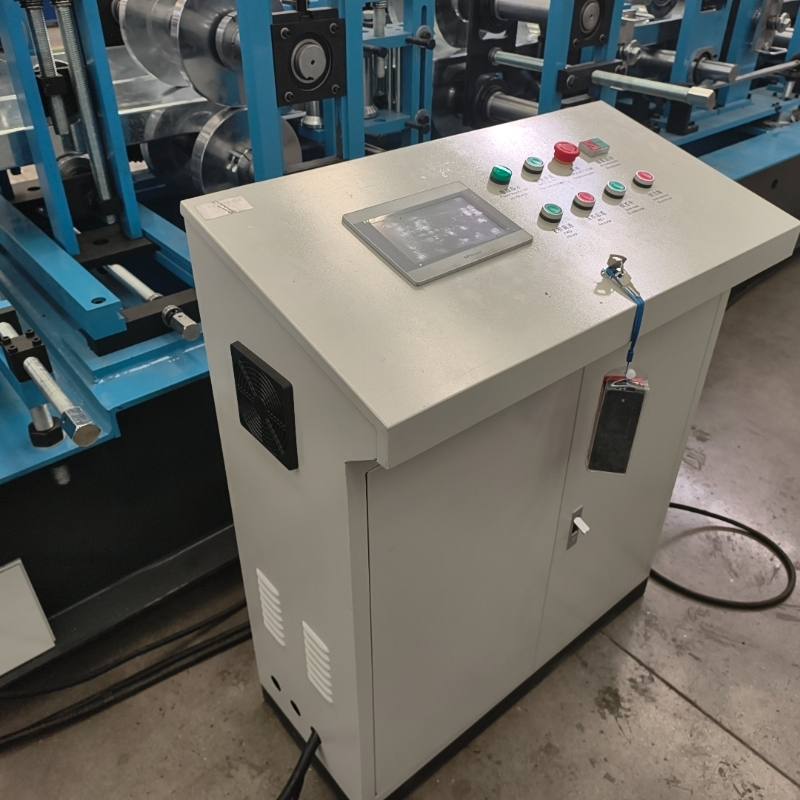

Tủ điều khiển chính:1 chiếc (Phích cắm hàng không)
Phương pháp thay đổi khuôn:Thay khuôn điện (ba động cơ thay khuôn: 0,75KW×3)
Hộp phân phối thay đổi khuôn:1 chiếc (lắp ở giữa khung)
Bộ điều khiển bên ngoài:1 bộ phận (tạo điều kiện thuận lợi cho việc điều khiển chuyển động tiến và lùi trong quá trình sản xuất và vận hành)

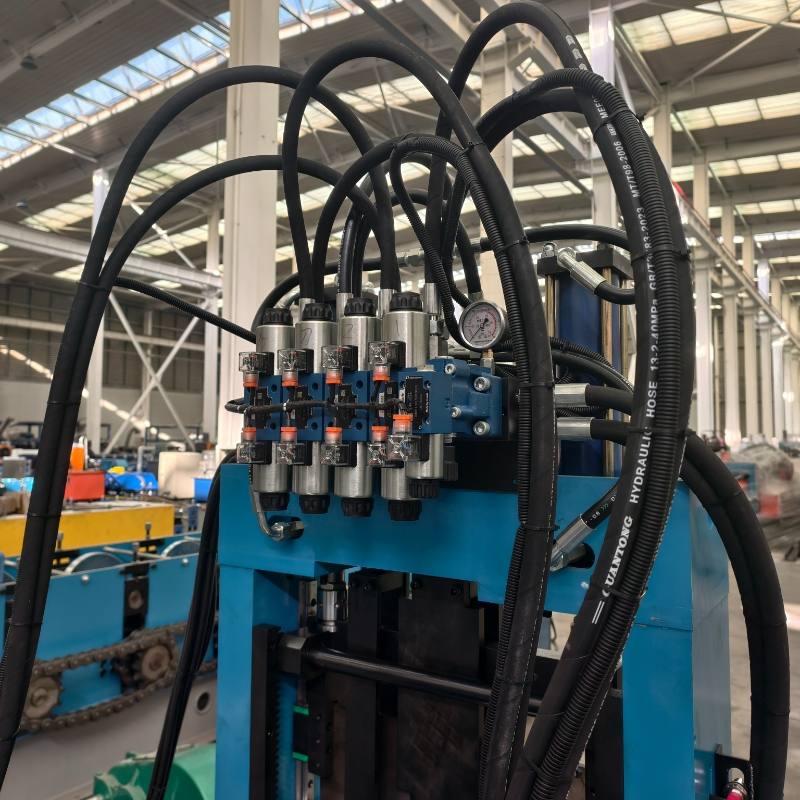

Hệ thống thủy lực

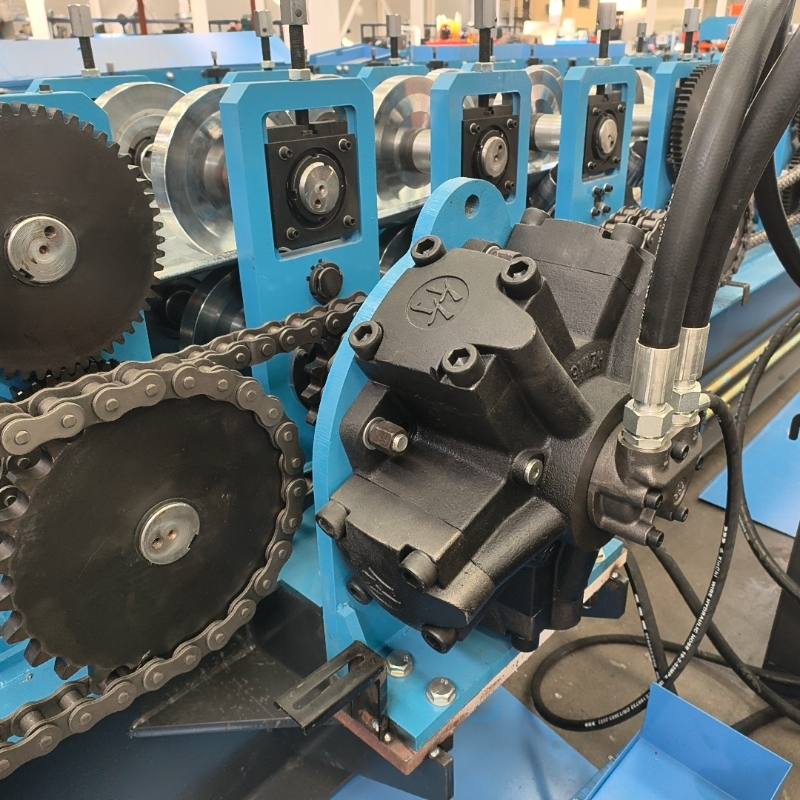

Động cơ thủy lực:Loại thanh kết nối pít-tông năm sao bên ngoài (Ningbo Hanzhu)
Trạm thủy lực:
Sức mạnh của trạm thủy lực:22KW
Dung tích thùng dầu:500LIV. Khả năng chịu tải của Uncoilrl: 5T
Phương pháp thắt chặt:Quay tay, trung tâm bốn liên kết siết chặt ra ngoài
Phanh:Kẹp đôi trục chính

Bàn hỗ trợ vật liệu

• Chiều dài hỗ trợ vật liệu:3m, 2 chiếc
• Phương pháp hỗ trợ:Khung được hàn bằng thép kênh và thép góc, có con lăn lắp đặt trên bề mặt

Tại sao chọn hệ thống thay đổi khuôn điện Parfu?

Ưu điểm cốt lõi của hệ thống Parfu nằm ở khả năng tích hợp thông minh. Không giống như các máy truyền thống yêu cầu tháo con lăn bằng tay, Máy tạo hình cuộn CZ với Thay đổi khuôn điện của chúng tôi sử dụng hệ thống động cơ điều khiển PLC để xoay và điều chỉnh các dụng cụ tạo hình.

Chuyển đổi nhanh chóng: Chuyển đổi giữa biên dạng C và Z hoặc các kích cỡ khác nhau (100mm đến 300mm) mà không cần nhấc một cờ lê.
Độ chính xác chưa từng có: Bộ truyền động điện đảm bảo rằng mọi điều chỉnh đều được hiệu chỉnh đến từng milimet, giảm lãng phí vật liệu.
An toàn vận hành: Bằng cách tự động hóa việc thay khuôn, bạn giảm thiểu nguy cơ chấn thương tại nơi làm việc liên quan đến việc nâng vật nặng bằng tay.

Hiểu biết sâu sắc về ngành: Của chúng tôiMáy tạo hình cuộn xà gồ CZs được thiết kế để xử lý thép mạ kẽm có độ bền kéo cao, đảm bảo rằng sản phẩm đầu ra của bạn luôn đáp ứng các tiêu chuẩn xây dựng quốc tế.
