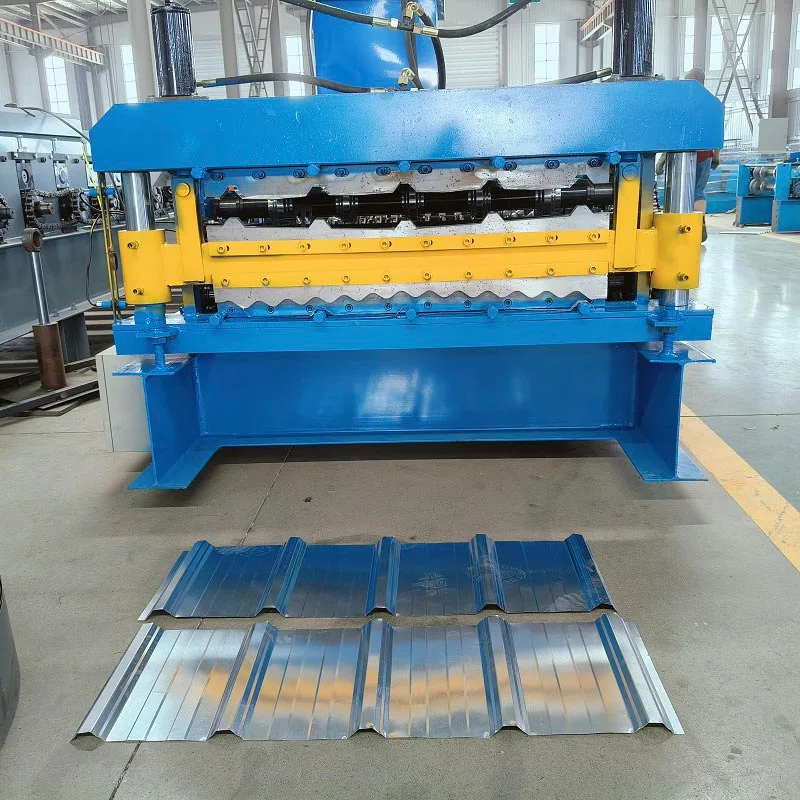

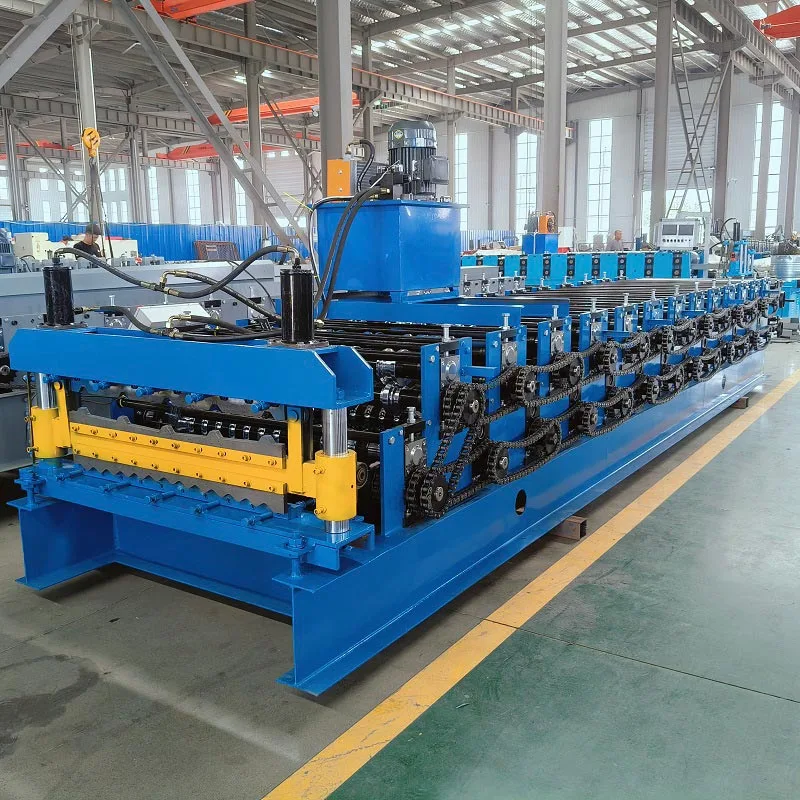

Máy tạo hình cuộn tấm lợp tốc độ cao

Thuật ngữ "tốc độ cao" là tính năng chính của nó. Những máy tạo hình cuộn tấm mái tốc độ cao này được chế tạo để đạt hiệu quả tối đa hiệu quả sản xuất. Tốc độ đường truyền của chúng cao hơn nhiều so với các máy tạo cuộn tiêu chuẩn. Tốc độ thường vượt quá 100 mét mỗi phút. Điều này làm cho chúng trở nên cần thiết cho việc xây dựng quy mô lớn. Nhà sản xuất tòa nhà kim loại và nhà sản xuất bảng điều khiển cũng dựa vào họ. Họ cần sản lượng ổn định, chất lượng vượt trội và thời gian quay vòng nhanh. Điều này giúp đáp ứng chặt chẽ lịch trình và nhu cầu cao.

Máy này hoạt động như thế nào?

Máy tạo hình cuộn tấm lợp tốc độ cao này là một hệ thống phức tạp. Nó tích hợp cơ khí, điện và bộ phận thủy lực/khí nén. Hoạt động của nó có thể được chia thành các giai đoạn chính.

A. Tháo cuộn và cho ăn

Quá trình bắt đầu với một bộ trang trí. Nó chứa một cuộn dây kim loại lớn và nặng. Cơ chế cho ăn tự động làm thẳng tờ giấy. Sau đó nó sẽ đưa nó vào phần tạo hình cuộn một cách trơn tru. Các hệ thống tiên tiến có bộ giải mã kép. Cái này cho phép sản xuất không ngừng nghỉ. Một cuộn dây mới có thể được nạp và hàn vào cuộn dây cũ mà không cần dừng máy.

B. Dập trước và khía khía (Tùy chọn nhưng phổ biến)

Nhiều máy tốc độ cao có trạm đột điều khiển bằng servo. Điều này xảy ra trước quá trình hình thành. các thiết bị có thể đục lỗ, tạo cửa chớp hoặc tạo rãnh. Công nghệ điều khiển bằng servo đảm bảo độ chính xác cực cao. Nó đồng bộ hóa các vị trí đục lỗ với chiều dài bảng điều khiển. Điều này rất quan trọng đối với các lỗ vít hoặc lỗ thông gió.

C. Quy Trình Tạo Hình Cuộn - Phần Cốt Lõi

Đây là trái tim của máy. Nó có một loạt khán đài. Mỗi giá đỡ chứa một bộ con lăn bằng thép cứng. Mỗi giá đỡ thực hiện một phần nhỏ, tăng dần của việc tạo hình.

Trạm: Một máy thông thường có cấu hình phức tạp có thể có 15 đến 25 trạm. Một vài trạm đầu làm nhẹ nhàng, những khúc cua ban đầu. Các trạm sau dần dần đào sâu và tinh chỉnh hình dạng.

Con lăn: Các con lăn được thiết kế tùy chỉnh cho một cấu hình bảng cụ thể. Chúng được gia công bằng máy CNC. Chúng được làm từ thép cứng, như D2 hoặc Cr12MoV. Điều này đảm bảo độ cứng cao và khả năng chống mài mòn. Nó đảm bảo cuộc sống lâu dài và chất lượng nhất quán.

Trục và Vỏ: Trục và vỏ rất chắc chắn và cứng cáp. Chúng phải chịu được lực lớn được tạo ra ở mức cao tốc độ. Điều này ngăn ngừa độ lệch và đảm bảo độ chính xác về kích thước của sản phẩm.

D. Hệ thống cắt và điều khiển

Sau khi tấm được tạo hình hoàn chỉnh, nó sẽ di chuyển đến trạm cắt.

Flying Cut-off: Đây là một tính năng quan trọng để vận hành tốc độ cao. Bộ phận cắt di chuyển đồng bộ với bảng tiến bộ. Nó tạo ra một vết cắt sạch sẽ, không có gờ ở độ dài định sẵn. Dòng vật chất không dừng lại. Sau khi cắt, thiết bị sẽ nhanh chóng trở về vị trí ban đầu.

PLC và HMI: Bộ điều khiển logic khả trình (PLC) điều khiển toàn bộ quá trình. Người vận hành nhập các thông số trên một Màn hình cảm ứng thân thiện với người dùng (HMI). PLC đồng bộ hóa bộ tháo cuộn, đột dập trước, dẫn động tạo hình cuộn và truyền động bay sự cắt đứt. Nó cũng cung cấp thông tin chẩn đoán và dữ liệu sản xuất.

E. Xử lý đầu ra

Hệ thống xếp chồng tự động sẽ thu thập các tấm đã hoàn thiện, sắp xếp chúng thành các chồng gọn gàng để đóng gói và vận chuyển. Tất cả điều này giúp giảm thiểu việc xử lý thủ công và giảm nguy cơ hư hỏng bề mặt.

Kịch bản ứng dụng

Xây dựng quy mô lớn: Những máy tạo hình cuộn tấm mái tốc độ cao này sản xuất tấm lợp và tấm vách ngoài. Những cái này tấm được sử dụng trong nhà kho, nhà máy và trung tâm mua sắm.

Tòa nhà kim loại đúc sẵn: Các công ty sử dụng chúng để sản xuất các cấu hình bảng độc quyền của họ một cách hiệu quả.

Tấm bảo quản lạnh: Chúng tạo thành lớp vỏ kim loại được liên kết với lõi xốp cách nhiệt.

Hệ thống mái có đường nối đứng (SSR): Họ sản xuất các tấm có tính toàn vẹn cao cho các thiết kế kiến trúc, được biết đến với khả năng tuổi thọ và hiệu suất kín thời tiết.

Cấu trúc lắp đặt bảng điều khiển năng lượng mặt trời: Họ sản xuất các đường ray và giá đỡ dài, có hình dạng tùy chỉnh cho hệ thống năng lượng mặt trời quy mô lớn. trang trại.

Thông số chính

Ưu điểm chính

Hiệu quả sản xuất vượt trội

Những máy tạo hình cuộn tấm mái tốc độ cao này chạy ở tốc độ rất cao. Họ sản xuất nhiều tấm hơn mỗi giờ. Cái này giảm chi phí lao động cho mỗi đơn vị. Nó cũng cho phép các nhà sản xuất hoàn thành các đơn đặt hàng lớn một cách nhanh chóng.

Tính nhất quán và chất lượng vượt trội

Quá trình này hoàn toàn tự động và chính xác. Nó loại bỏ lỗi của con người. Mỗi bảng có cùng kích thước và hình dạng. Điều này đảm bảo sự phù hợp hoàn hảo trong quá trình lắp đặt và chất lượng hoàn thiện cao.

Hiệu quả vật liệu và chất thải thấp

Quá trình tạo hình cuộn rất hiệu quả. Nó tạo ra rất ít phế liệu. Chất thải chỉ đến từ đầu cuộn dây và đục lỗ. Kiểm soát độ dài chính xác cũng ngăn ngừa sản xuất quá mức.

Tính linh hoạt trong vận hành

Hệ thống cuộn thay đổi nhanh cho phép điều chỉnh biên dạng nhanh. Điều này cho phép một dây chuyền sản xuất tạo ra các bảng điều khiển khác nhau các loại. PLC có thể lưu trữ vô số công thức nấu ăn cho nhiều sản phẩm khác nhau.

Giảm sự phụ thuộc lao động

Hệ thống được tự động hóa cao từ đầu đến cuối. Thông thường, chỉ một người vận hành có thể chạy toàn bộ dây chuyền. Cái này tối ưu hóa việc phân bổ lực lượng lao động.

An toàn nâng cao

Máy có bộ phận bảo vệ an toàn và dừng khẩn cấp. Quy trình tự động giảm người vận hành tiếp xúc với các bộ phận chuyển động. Điều này tạo ra một môi trường làm việc an toàn hơn nhiều.

Chi tiết thiết kế và sản xuất quan trọng

Sự vượt trội của Máy tạo hình cuộn tấm lợp tốc độ cao đến từ các chi tiết kết cấu của nó.

Thiết kế hộp số

Máy tốc độ cao thường sử dụng một động cơ trung tâm. Nó kết nối với hộp số hạng nặng. Hộp số này truyền động tất cả các trạm hình thành. Thiết kế này đảm bảo sự đồng bộ hoàn hảo. Nó ngăn ngừa trượt và "lắc" ở tốc độ cao. Điều này rất quan trọng đối với độ chính xác của biên dạng và độ hoàn thiện bề mặt.

Đường kính trục và độ cứng

Các trục tạo hình lớn hơn nhiều so với các máy tiêu chuẩn. Đường kính của chúng thường từ 80mm trở lên. Điều này tuyệt vời độ cứng ngăn ngừa uốn cong dưới tải trọng cao. Nó đảm bảo cấu hình bảng điều khiển nhất quán trên toàn bộ chiều rộng của nó.

Con lăn chính xác

Các con lăn tạo hình rất cứng. Chúng cũng được mài và đánh bóng để hoàn thiện như gương. Bề mặt chất lượng cao này ngăn ngừa trầy xước trên bảng điều khiển. Nó đảm bảo một diện mạo hoàn hảo, sẵn sàng cho thị trường.

Khung cơ sở vững chắc

Toàn bộ máy nằm trên một đế nặng và được gia cố chắc chắn. Khung này được làm từ các tấm thép dày. Khối lượng của nó giảm dần rung động. Điều này rất cần thiết để xe vận hành ổn định, êm ái ở tốc độ cao.

Hệ thống điều khiển nâng cao

Hệ thống điều khiển thực hiện nhiều hơn các hoạt động cơ bản. Nó có thể chẩn đoán lỗi tự động. Nó báo cáo dữ liệu sản xuất và theo dõi thời gian ngừng hoạt động. Nó cũng cung cấp kết nối mạng để tích hợp toàn nhà máy.

Hệ thống bôi trơn

Nhiều máy tốc độ cao có bôi trơn tự động. Hệ thống này liên tục tra dầu cho các trạm tạo hình. Nó làm giảm thời gian ngừng hoạt động bảo trì và kéo dài tuổi thọ của các bộ phận.
